如何调整减速机齿轮啮合?

来源:www.sam-mall.com 发表时间:2018-06-07

        今天要给大家介绍一下:

       “维修减速机的时候,如何调整一对齿轮的啮合?”



      一对齿轮在正常啮合运转条件下,齿面上实际接触区域的部分,习惯叫做“接触区”,又叫“接触点”。

      齿面接触区的形状、大小和位置,对齿轮的平稳运转、使用寿命和噪音有直接的影响,因此齿面接触区是齿轮啮合质量的重要标志之一。

      在减速设备行业,减速机在零部件组装时,经常出现齿轮的啮合接触斑点不合格的现象,如啮角问题,大部分是由于箱体加工时各轴承孔存在累积误差导致同心度或中心距偏差,也有其他因素。

      解决接触斑点不合格的问题,一般有两种方法:一是返修箱体,重新镗轴承孔,但由于箱体已经成型,二次装夹校调的难度大,返修成本比较高;二是普通的修复方法,依靠工人的经验积累,根据实际接触斑点情况,先将零件拆卸上成型磨根据经验磨掉0.05~0.1mm,再重新啮合看斑点情况,如此反复直至斑点合格,此方法不仅耗时长,且零件和轴承反复拆卸容易出事故,更容易导致修复量过大出现侧隙偏大的问题。

      以上两种方式都具有局限性,不能满足现今的使用需求。

      山姆大叔将跟大家一起分享一种比较常见的高效提高齿轮啮合斑点的方法。



      两个齿轮啮合,在主动轮上涂薄膜涂料,啮合后出现接触斑点不合格,用白色贴纸胶在被动轮无接触斑点位置,左右齿面都要贴,然后再进行啮合吃色,直至纸上渐开线部分全部覆盖接触斑点,再将贴纸取下用千分尺测量贴纸的厚度,根据厚度和齿宽数据,用三角函数计算出修复量和螺旋角变动数据,再将数据输入成型磨进行






       仅适用于圆柱齿轮啮合斑点的调整。



     (1)主动轮齿面和从动轮齿面啮合,在主动轮上涂薄膜涂料,沿主动轮圆周方向每隔120度给一个齿涂薄膜涂料,共涂3个齿,啮合后观察接触斑点是否合格,从动轮接触区齿面上是否有薄膜涂料,接触斑点是否存在浮动现象。


     (2)用白色贴纸胶在从动轮齿面沿齿长方向的无啮合接触斑点位置,齿高方向要贴在渐开线部分,即啮合区域,然后再进行啮合吃色,直至纸上渐开线部分全部覆盖啮合接触斑点。


     (3)将贴纸取下用千分尺测量贴纸的厚度,根据厚度计算出修复量和螺旋角变动数据,再将数据输入成型磨进行修磨齿面。



      其中,贴纸厚度为δmm,齿宽为B位mm,则修复量为两面各磨去磨量δmm,螺旋角变动量为arctan(δ/B)mm,同时根据主动轮的旋转方向判断螺旋角是增大还是减小。


      如图1~3所示,假设主动轮为左旋,齿宽为100mm,从右侧看假定主动轮逆时针旋转,通过图2方式贴纸厚度0.2mm后配磨从动轮使接触斑点达到图3状态,则计算结果为螺旋角减小arctan(0.2/100)=0.11459°,修磨的量为0.2mm。


图1  减速机装配时齿轮啮合接触斑点不合格

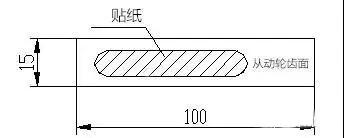

图2  针对齿轮啮合接触斑点不合格时贴纸位置


图3 齿轮啮合接触斑点不合格通过贴纸配磨后接触斑点


      成型磨是一种数控磨齿设备,事先校调好零件,再设定好磨齿程序及可按照程序加工出成型齿形,修复接触斑点的第三步为成型磨根据计算得出的“修复量和螺旋角变动数据”,输入到磨齿程序中,按修改后的程序进行修复,即可修复接触斑点如图3所示,完成修复过程。

      所述的薄膜涂料俗称红丹粉,由四氧化三铅组成。

      所述的贴纸厚度δ小于0.4mm,否则会影响修磨后接触斑点的位置及啮合间隙,加快齿轮磨损。



      与现有技术相比,文章中的减速机装配时齿轮啮合接触斑点不合格的修复方法只需要一次简单的试验便能精确计算出齿厚减薄量和螺旋角的参数变动量,不仅计算、操作简单,而且降低了修复的成本和人工成本,适宜在生产运作中推广应用,具备很好的实用性。
